【案例展示】
—
电动推板，前置出框

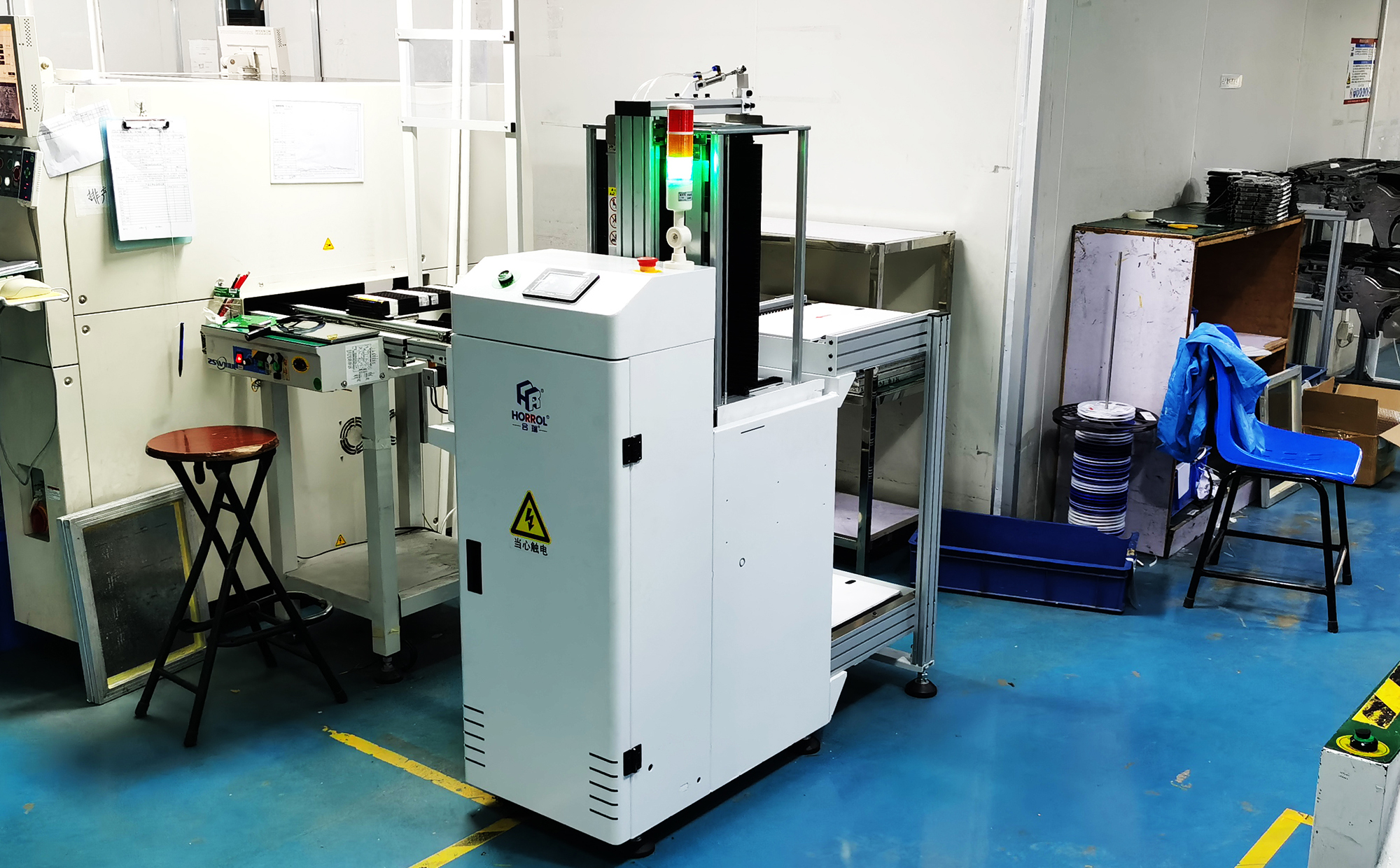

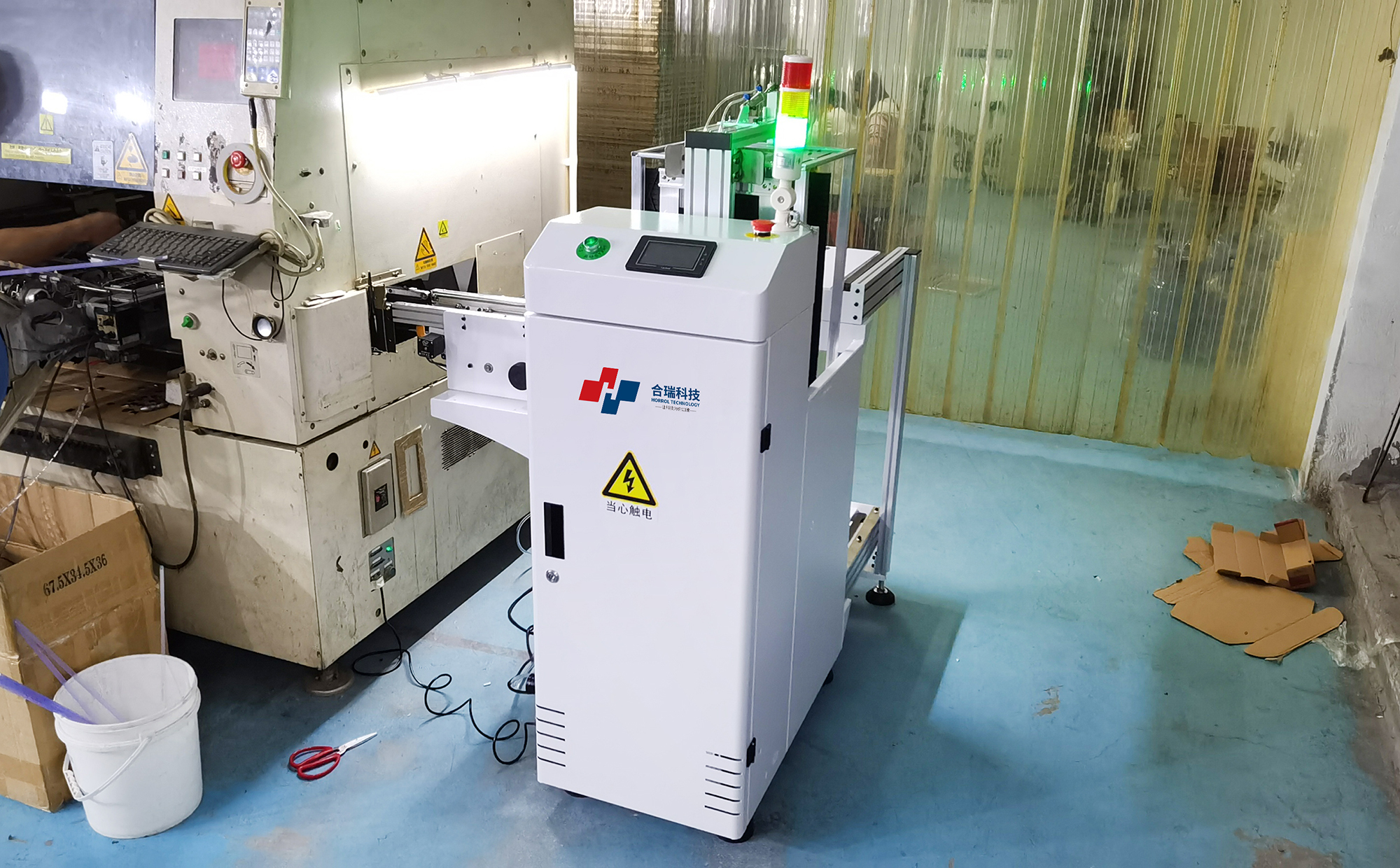

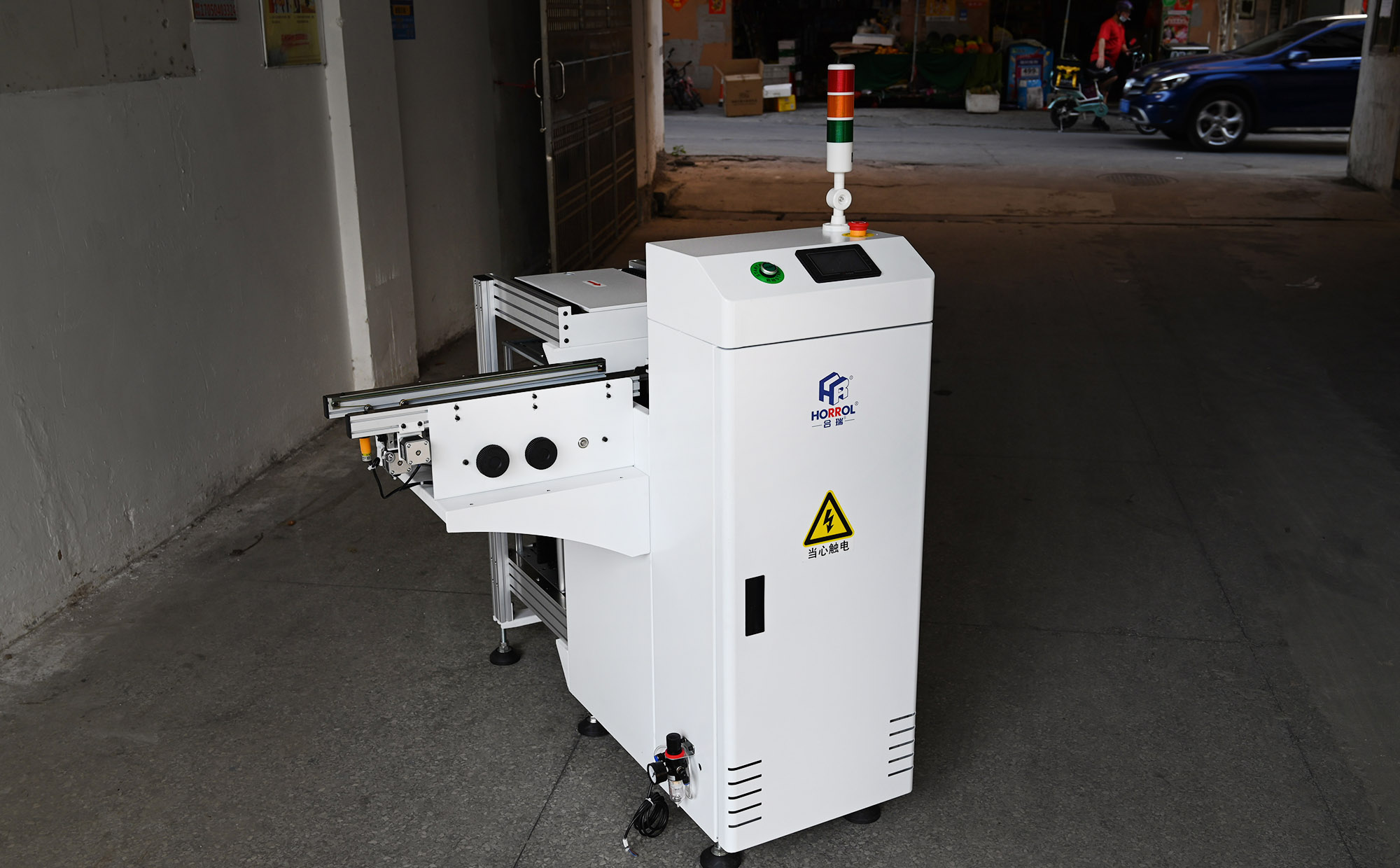

L型全自动下板机
合瑞/HORROL
L型全自动下板机
合瑞/HORROL
L型全自动下板机
合瑞/HORROL
L型全自动下板机
合瑞/HORROL
小型全自动收板机
合瑞/HORROL
小型全自动收板机
合瑞/HORROL
小型全自动收板机
合瑞/HORROL
小型全自动收板机
合瑞/HORROL
转角smt接板机
合瑞/HORROL
转角smt接板机
合瑞/HORROL
转角smt接板机
合瑞/HORROL
转角smt接板机
合瑞/HORROL
smt收料机
合瑞/HORROL
smt收料机
合瑞/HORROL
smt收料机
合瑞/HORROL
smt收料机
合瑞/HORROL
L型全自动收板机技术参数对照
—
| 设备型号 | HR-AL-L250 | HR-AL-L330 | HR-AL-L390 | HR-AL-L460 |
| 控制模块 | PLC工控 | PLC工控 | PLC工控 | PLC工控 |
| 外形尺寸 | 930x1000x1400mm | 1130x1080x1400mm | 1430x1140x1400mm | 1430x1210x1400mm |
| 上框时间 | 约3s | 约3s | 约3s | 约3s |
| 料箱更换时间 | 约5s | 约5s | 约5s | 约5s |
| 电源及负荷 | 220v/0.3kw | 220v/0.3kw | 220v/0.3kw | 220v/0.3kw |
| 气压及流量 | 4-6bar，≤10L/分钟 | 4-6bar，≤10L/分钟 | 4-6bar，≤10L/分钟 | 4-6bar，≤10L/分钟 |
| 轨道高度 | 900±20mm | 900±20mm | 900±20mm | 900±20mm |
| 传送方向 | 左⇆右 | 左⇆右 | 左⇆右 | 左⇆右 |
| 允许板厚度 | 0.4-5mm | 0.4-5mm | 0.4-5mm | 0.4-5mm |
| 允许零件高度 | ≤2.5cm | ≤2.5cm | ≤2.5cm | ≤2.5cm |
| 步距选择 | 1-4（10毫米步局） | 1-4（10毫米步局） | 1-4（10毫米步局） | 1-4（10毫米步局） |
| 感应器 | 光电感应 | 光电感应 | 光电感应 | 光电感应 |
| 调节轨道 | 滚珠丝杆 | 滚珠丝杆 | 滚珠丝杆 | 滚珠丝杆 |
| 料框尺寸 | 355x320x563mm | 460x400x563mm | 535x460x570mm | 535x530x570mm |
| 故障检测 | I/O信号检测 | I/O信号检测 | I/O信号检测 | I/O信号检测 |
| 允许板尺寸 | （50x50）x（350x250）mm | （50x50）x（455x330）mm | （50x50）x（530x390）mm | （50x50）x（530x460）mm |
| 设备重量 | 150kg | 175kg | 215kg | 240kg |
以上参数仅供参考，如需定制可咨询销售。
